Сегодня многие владельцы квартир предпочитают автономное отопление. Данная отопительная система выгоднее и эффективнее централизованной. Принцип работы автономного оборудования следующий: вода, поступающая в батареи, нагревается с помощью газового котла. Какие схемы подключения отопления в квартире используются на практике? Об этом вы узнаете из нашей статьи.

Распространенные схемы отопления в квартире

Чтобы определить, какой способ отопления подобрать для вашей квартиры, нужно знать отличительные особенности разных отопительных систем. Проект системы отопления в каждом случае будет свой. Чаще всего используются следующие схемы отопления:

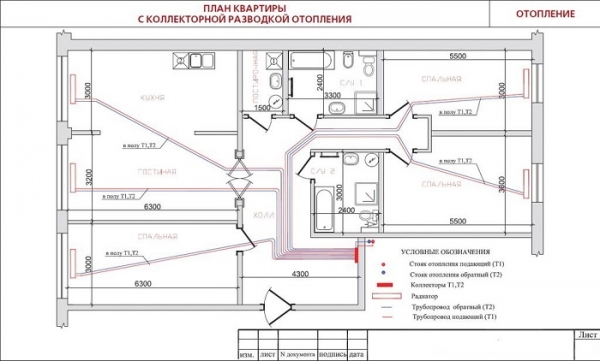

1. Коллекторная схема подключения батарей отопления в квартире. Нагретая вода поступает в батареи из распределительного коллектора. В данном случае можно регулировать температуру каждого радиатора. Если какой-то нагревательный элемент выйдет из строя, его легко заменить. Для этого не потребуется останавливать работу всей отопительной системы. Минусы данной схемы: придется устанавливать коллектор; для этой схемы разводки понадобится большое количество труб.

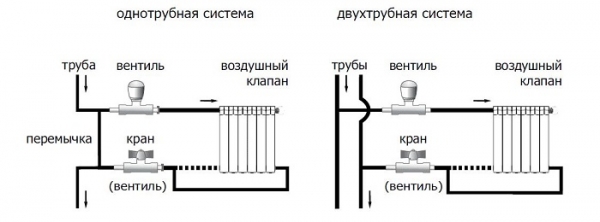

2. Двухтрубная схема отопления. Можно контролировать нагревание каждой батареи. Система независимая, каждый радиатор отключается. Двухтрубная система отопления устроена основана на том, что к каждой из батарей подключены две трубы. Для подачи горячей воды используется одна труба, а для обратки другая.
3. При однотрубной схеме подключения отопления радиаторы в квартире устанавливаются последовательно. Сначала теплоноситель поступает в первую батарею, затем во вторую, третью и так далее. Первый радиатор самый горячий. Температура последней батареи будет ниже всех в цепи. Недостаток данной схемы: нельзя регулировать нагрев отдельного радиатора. Плюс: низкая цена, так как труб требуется не много.

Оборудование, которое понадобится для каждой схемы подключения отопления в квартире:

Диаметр полипропиленовых труб для подачи и циркуляции горячей воды в системе должен быть 32 мм. Размер поперечного сечения труб, которые отходят от основной магистрали к радиаторам, может быть 20 мм. Профессионалы советуют в схеме отопления квартиры использовать не только трубы, но и краны из пропилена. Срок службы пропиленовых деталей выше, чем у металлических.

Как устроена однотрубная схема отопления квартиры

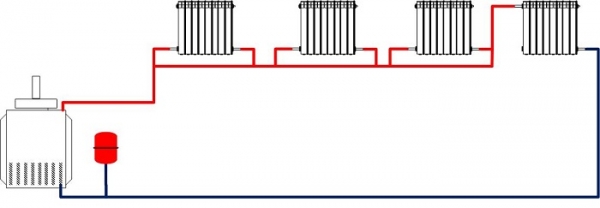

Рассмотрим однотрубную схему подключения отопления в квартире. При этой разводке теплоноситель поступает в батарею и выводится с помощью одной трубы. Радиаторы соединены последовательно, в соответствии с направлением движения жидкости. Температура воды на входе в каждой последующей батарее отопления будет ниже, чем в предыдущей. То есть происходит постепенное снижение отдачи тепла в сети.

Раньше подобные схемы широко использовались, но сегодня они остаются лишь в частных домах, многоэтажных зданиях старого жилого фонда и автономных системах водяного обогрева. Принцип работы однотрубной системы отопления основан на естественной циркуляции горячей воды. Основной недостаток однотрубной схемы: невозможно регулировать отдачу тепла каждого отдельно взятого радиатора.
