Правильно спроектированная крыша с мансардой представляет собой не только эстетически интересную конструкцию, но и защиту верхнего перекрытия от воздействия неблагоприятных погодных условий. Дом с подобной инженерной конфигурацией может быть возведен в различных стилях. Главное: присутствие в основе прочной стропильной системы, наличие обрешеток и ударопрочной облицовки кровли. Скатной или плоской будет кровля мансарды решать хозяевам дома, исходя из общей оценки влияния технических и климатических факторов.

Выбор конструкции

Самый популярный вариант – расположенной под двухскатной кровлей с присутствием аттиковой стены. Проекты крыш частных домов с мансардой фото можно увидеть ниже.

Такой дизайн позволяет увеличить функциональность помещения (мансарды или чердака). Стену устанавливают на верхнем этаже дома. Высоту определяют исходя из расстояния от межэтажного настила до мауэрлата.

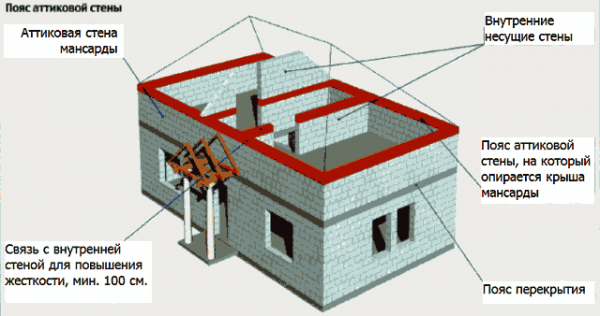

Монтируют стену на венце последнего верхнего перекрытия по профилю наружной стены. Далее на нее будет опираться конструкция кровли. Основная функция аттиковой стены – равномерная передача веса от кровли к несущим стенам и перекрытию. Для жилой мансарды оптимальная толщина стен 0,8-2,2 м.

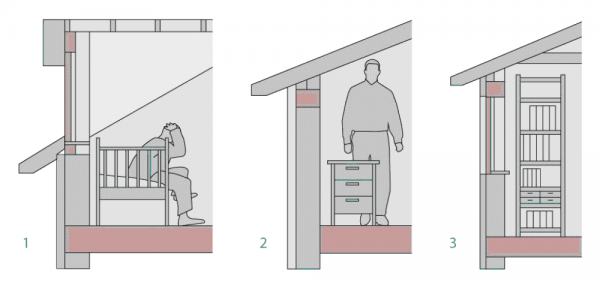

Без ее установки также можно обойтись, но не стоит забывать, что вес будет сразу передаваться от кровли перекрытию, кроме того, потеряются полезные квадратные метры. Необходимая высота аттиковой стены:

1. около 1,3 м – можно свободно использовать окна, под стеной легко расположить кровать;
2. 1,4-1,5 м – под стеной располагается рабочий стол, при расстоянии в 0,5 м можно комфортно ходить;
3. свыше 1,9-2 м – перемещение и моделирование пространства не ограничено.

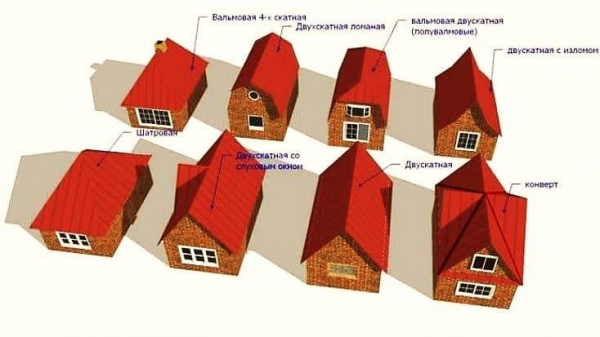

Виды мансард

Особенности проектирования

В первую очередь, мансарда — это комфортное дополнительное жилое помещение в любой сезон. При правильной организации всей конструкции она станет любимым местом для проведения досуга или проживания всех членов семьи, а также на неожиданный прием гостей, которым понадобится спальное место.

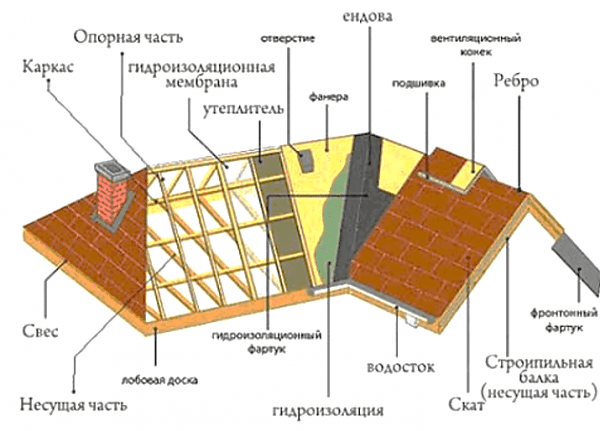

Многощипцовая крыша с мансардой смотрится очень эффектно и, можно сказать, является украшением всего дома. Но одного желания произвести впечатление будет мало. Сама конструкция довольно сложна, а многочисленные пересечения скатов будут образовывать ендовы (сформированные внутренние углы). Именно ендовы считаются наиболее слабым местом в многощипцовой кровле, так как по ним будет протекать большая часть атмосферных осадков и скапливаться снег, что добавит нагрузку на всю конструкцию. Но при должном уходе все недостатки сводятся к минимуму.

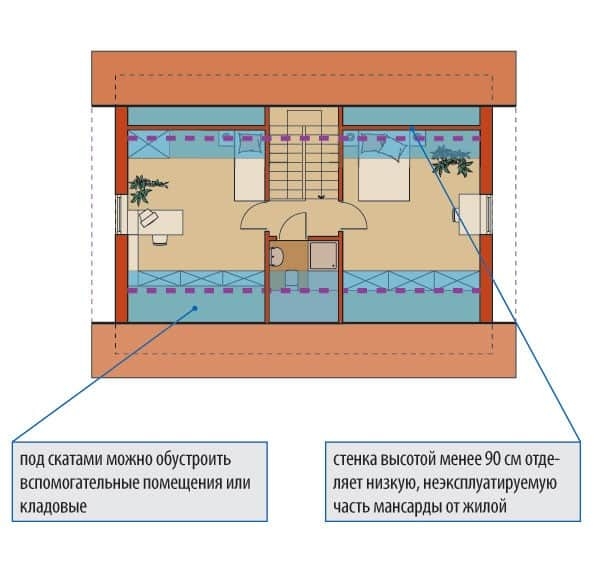

Какого размера должна быть мансарда? При параметрах жилплощади 10 на 12 м2, достаточно выделить территорию равную одной трети или половине дома. То есть 40-60 м2. Материалы, используемые под строительство: пено- или газобетон, керамоблок, кирпич, каркас, дерево. Чтобы понять, какая мансарда необходима, нужно знать размеры жилой постройки (10х13, 11х12, 11х13 и т.д.), наличие гаража, подсобных и подвальных помещений, этажность здания. Тип материала, используемого для возведения стен и перекрытий, желаемую функциональность комнаты.

Не нужно забывать о тепло- и гидроизоляции. Если мансарду, даже временно, предполагается использовать для проживания, обязательны качественный гидробарьер, пожаробезопасная термоизоляция и обработка антисептиками всех поверхностей стен, пола и потолка.

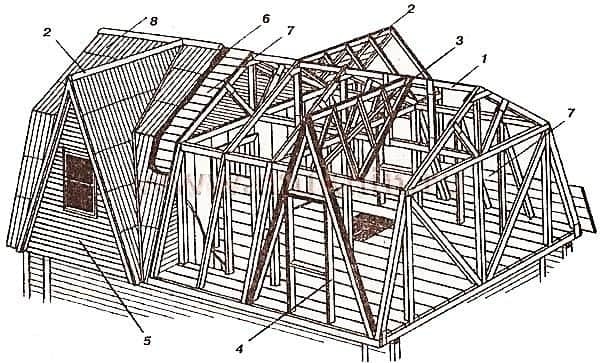

Приблизительный макет строения выглядит так:

Где:

1. – коньковый брус, основа ломаной крыши
2. – коньковый брус прямой крыши балкона
3. – стропила прямой крыши
4. – рама двери балконов
5. – фронтон мансарды
6. – шар гидроизоляции
7. – обрешетка сплошная
8. – кровля

Также нужно продумать расположение лестницы: наружная «не украдет пространства» и сделает помещение автономным, внутренняя, более комфорта для использования, но при малых габаритах жилого помещения может вызывать неудобства. Однако разработка современного эргономичного проекта может нивелировать все недостатки.
